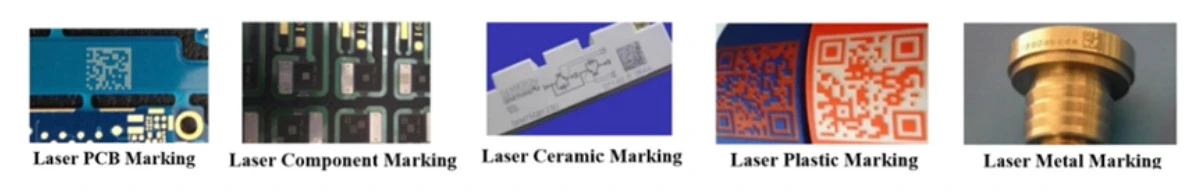

마킹 샘플
• CO2/FAYB/UV 레이저 옵션
• MARK + CCD 정밀 포지셔닝
• 마킹 정확도 ±0.02mm
• 중국어, 영어, 숫자, 기호, 로고, 바코드, QR 코드, 그래픽 조각 MES/작업 현장 시스템과 통합
• 시각적 템플릿 편집; 드래그-및-바코드 위치 지정
소프트웨어 운영

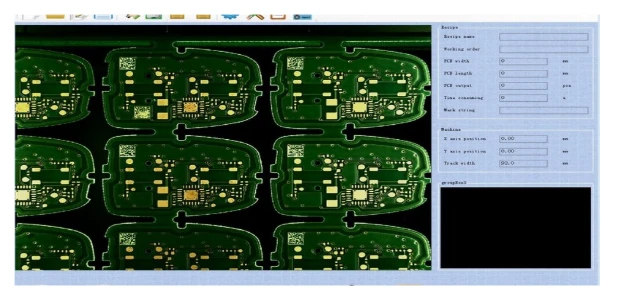

실시간 PCB 디스플레이를 통한 시각적 템플릿 편집-
라이브 PCB 레이아웃에서 직접 편집합니다. 마킹 영역, 텍스트 위치, 간격 등을 쉽게 조정하세요. 사용자-친화적이고 빠르며 다양한 바코드 표준과 호환됩니다. 템플릿은 약에서 생성할 수 있습니다.3분.
01
완전한 시각적 CCD 기반 편집
모든 편집은 실시간 CCD 카메라 피드백을 사용하여 수행되므로 작업이 직관적이고 간단하며 편리합니다.
02
중복 마킹 방지
동일한 바코드 정보를 다시 표시하지 않고 데이터 고유성을 보장하는 기능이 내장되어 있습니다.
03
바코드 배열 기능
단일 PCB에 여러 보드 또는 여러 바코드 유형을 빠르고 쉽게 마킹할 수 있습니다. 다중 패널 또는 다중 사양 라벨링에 적합합니다.
04
드래그 앤 드롭 바코드 배치
바코드를 PCB의 원하는 위치로 드래그하기만 하면 됩니다. 시스템은 드래그된 위치에서 실시간으로 표시하므로 수동으로 좌표를 측정하거나 좌표 데이터를 편집할 필요가 없습니다. 바코드를 원하는 위치로 드래그하여 시각적으로 조정이 이루어지므로 작업이 매우 직관적입니다.
05
다양한 애플리케이션
CO2 레이저
레이저 모델: Synrad 48 시리즈
특징: 견고하고 신뢰할 수 있음
글로벌 채택: 전 세계적으로 50,000개 이상의 설치에 사용됨
서비스 수명: 40,000시간 초과
컨베이어 레일 시스템
스테퍼 모터와 리드 스크류 메커니즘이 장착된 이 시스템은 정확한 보드{0}폭 조정과 정확한 Y축 위치 지정을 제공합니다. 레일 워크스테이션에는 다양한 두께의 작업물이 레이저 초점면과 완벽하게 정렬되도록 하는 상판 장치가 있어 항상 일관된 고품질 마킹을 제공합니다.-
운영 소프트웨어
간단하고 효율적인 작업을 위한 모든 기능을 갖춘 직관적이고 사용자 친화적인 그래픽 인터페이스입니다.{0}} 빠른 프로그래밍을 위해 Gerber 파일 가져오기를 지원하고 언제든지 유연한 편집 및 디버깅을 위한 오프라인 이미지 편집 모드 옵션을 제공합니다.
CCD 시스템
고해상도 컬러 산업용 카메라 + 영상 이미지 처리 시스템 + CCD 포지셔닝 시스템 + 바코드 판독 및 검사 시스템.
처리상의 이점
당신을 차별화하는 정밀도
초-집속된 초미세 레이저 빔은 뛰어난 마킹 정확도를 제공하여 칼-과 같은 정밀도로 재료를 한 점 한 점 제거합니다. 비접촉 공정은 기계적 응력이나 표면 손상을 제거하는 동시에 열 영향을 받는 부분이 최소화되어-기존 방법의 성능을 뛰어넘는 복잡한 고품질 마킹이 가능합니다.-
영구 식별 및 브랜드 보호
레이저- 표시된 코드, 텍스트 및 기호는 영구적이며 마모, 부식 및 열악한 환경에 강합니다. 고유한 일련번호와 추적성 코드를 통해 제품을 쉽게 식별하고 추적할 수 있습니다. 레이저 마킹의 높은 정밀도와 복잡성으로 인해 복제가 극도로 어려워지고, 탁월한 위조 방지 보호 기능을 제공합니다.-
더 빠른 생산, 더 낮은 비용
레이저 마킹에는 소모품, 도구 또는 추가 장비가 필요하지 않고 전력만 필요합니다. 완전히 컴퓨터로 제어되는-자동화는 최소한의 노동력으로 빠르고 안정적인 운영을 보장하여 생산 효율성을 극대화하는 동시에 운영 비용을 크게 절감합니다.
대표적인 마킹 예시
깨끗하고 친환경적이며 전 세계적으로 규정을 준수합니다.
레이저 가공은 깨끗하고-독성이 없으며 환경 친화적인 솔루션입니다. 국제 환경 및 수출 규정을 충족하며 스크린 인쇄 및 화학적 에칭과 관련된 제한 사항을 제거합니다. 소모품 폐기물이 없고 자재 잔고가 없는 레이저 마킹은 지속 가능하고 미래에 대비한- 제조를 지원합니다.
기술 사양
R6-C 레이저 조각기
| 목 | 매개변수 |
| 기계 차원 | 950mm(W) x 1550mm(D) x 1680(H) 높이(타워라이트 제외) |
| 대략. 무게 | 550kg |
| 전원공급장치 | 단상-단상 220V AC, 50Hz, 1.8kW |
| 공기 공급 요구 사항 | 5~7kgf/cm² 또는 0.5~0.7MPa |
| 컨베이어 작업 높이 | 900 ±20mm 조정 가능 |
| 렌즈 높이/초점 조정 | 수동 조정(±10mm 범위), 자동 초점(옵션) |
| 컨베이어 트랙 폭 조정 | CNC 자동 조정 |
| PCB 운송 방향 | 왼쪽 → 오른쪽 / 오른쪽 → 왼쪽 (옵션) |
| 배기관 사양 | 2.5인치 |
| 호환 가능한 PCB 치수 | 최소: 50mm x 50mm |
| 최대: 510mm x 460mm | |
| 두께: 0.5 – 5mm | |
| 패널 뒤집기 기능 | 가능(선택사항) |
| PCB 처리 용량 | |
| 최대. 허용 PCB 중량 | 2kg 이하 |
| 최대. 허용되는 PCB 변형 | < 2 mm |
| 컨베이어 속도 | 50 - 300mm/초 |
